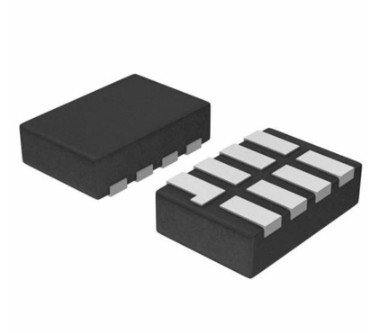

Componenti elettronici LED SN74AVC2T244DQMR di Texas Instruments EMI Filter IC del TI

Caratteristiche per lo SN74AVC2T244

• Ampia V di funzionamentoCc di gamma di 0,9 V - 3,6 V
• Consumo forza statica basso, 6-µA massimo ioCc
• L'uscita permette alla caratteristica permette che l'utente disattivi le uscite per ridurre il consumo di energia
• ±24-mA ha prodotto l'azionamento a 3,0 V
• Iofuori sostiene l'operazione parziale del Elettrico Giù modo
• L'isteresi introdotta permette la transizione introdotta lenta e la migliore immunità di rumore di commutazione ad input
• Tassi di dati massimi
  • 380 Mbps (1.8-V alla traduzione 3.3-V)
  • 200 Mbps (<1>
  • 200 Mbps (traduca aa 2,5 V o 1,8 V)
  • 150 Mbps (traduca a 1,5 V)
  • 100 Mbps (traduca a 1,2 V)
• La prestazione del fermo-Su supera 100 mA per JESD 78, classe II
• La protezione di ESD supera JESD 22
  • modello del Umano-corpo 5000-V (A114-A)

Descrizione per lo SN74AVC2T244

Questo traduttore unidirezionale di 2 bit utilizza due rotaie configurabili separate dell'alimentazione di corrente. Il porto di A è destinato per seguire la VCCA. VIl CCA accetta qualunque tensione di rifornimento da 0,9 V a 3,6 V. Il porto di B è destinato per seguire la VCCB. VCCB accetta qualunque tensione di rifornimento da 0,9 V a 3,6 V. Ciò tiene conto la traduzione a bassa tensione fra i nodi di tensione 0.9-V, 1.2-V, 1.5-V, 1.8-V, 2.5-V e 3.6-V. Per lo SN74AVC2T244, quando uscita-permetta all'input (OE) è alto, tutte le uscite è disposto nello stato ad alta impedenza. Lo SN74AVC2T244 è progettato in moda da fornire di rimandi il circuito di input di OE alla VCCA. Questo dispositivo completamente è specificato per le applicazioni di parziale-potere-giù facendo uso di Ioff. Iofuori da circuiti disattiva le uscite, impedicenti danneggiando il riflusso corrente tramite il dispositivo quando è spento.
