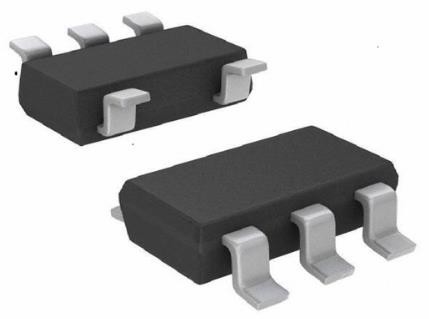

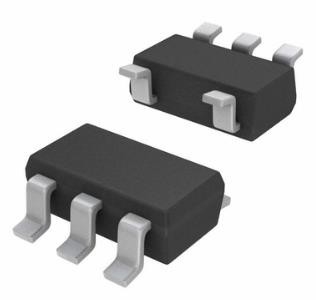

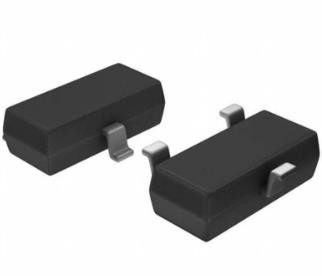

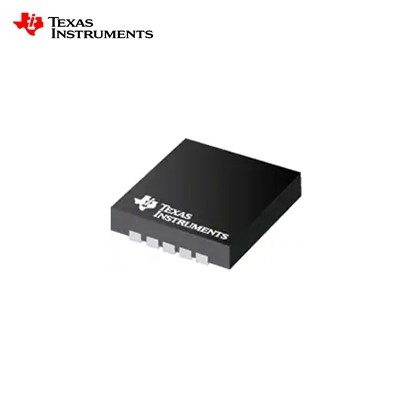

SMD che monta il TI LM9061QDRQ1 di EMI Filter IC Texas Instruments

Caratteristiche per il LM9061-Q1

• Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
  • Livello 2 di classificazione di HBM ESD del dispositivo
  • Livello C4B di classificazione del dispositivo CDM ESD
• Resiste ai passeggeri del rifornimento 60-V
• Arresto di sovratensione con VCC > 30 V
• Fermo-FUORi senza perdita di protezione di sovracorrente
  • La resistenza corrente di senso non è richiesta
  • Minimizza la perdita di potere con i carichi a corrente forte
• Ritardo programmabile del fermo-FUORi di protezione
• Strada secondaria graduale per minimizzare le tensioni transitorie del carico induttivo
• Input di controllo avanti/stop Logica-compatibile di CMOS

Descrizione per il LM9061-Q1

La famiglia LM9061 consiste dei dispositivi della pompa di carica che fornisce l'azionamento del portone ad un MOSFET di potere esterno di tutta la dimensione configurata come un driver o commutatore lato alto. Ciò include i MOSFETs collegati paralleli multipli per le applicazioni molto a corrente forte. Un input avanti/stop logica-compatibile di CMOS controlla la tensione di controllo del portone di uscita. In sullo stato, la tensione della pompa di carica, che è ben sopra il rifornimento disponibile VCC, direttamente si applica al portone del MOSFET. Un 15-V incorporato Zener preme il portone massimo a tensione di fonte del MOSFET. Una volta dominante FUORI da un lavandino corrente 110-µA scarica le capacità del portone del MOSFET affinchè una caratteristica graduale della strada secondaria minimizzino la durata delle tensioni transitorie del carico induttivo e più ulteriormente per proteggere il MOSFET di potere.

La protezione senza perdita del MOSFET di potere è una caratteristica fondamentale del LM9061. La caduta di tensione (VDS) attraverso il dispositivo di potere continuamente è controllata e comparata ad una tensione esternamente programmabile della soglia. Una piccola resistenza dipercezione in serie con il carico, che causa una perdita di energia disponibile, non è richiesta per i circuiti della protezione. Se il VDSvoltage, dovuto l'eccessiva corrente del carico, supera la tensione della soglia, l'uscita è chiusa FUORI ad un modo più graduale (attraverso un lavandino della corrente d'uscita 10-µA) dopo un intervallo di tempo programmabile di ritardo.
