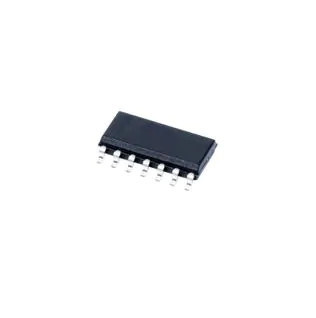

Non invertire il mezzo driver IC EMI 60Hz UCC27714D del portone del ponte

Caratteristiche per il UCC27714

• Configurazione lata alto e lata basso, con gli input indipendenti
• Completamente - fino a 600 V operative (Pin di HS)
• Manica di galleggiamento progettato per l'operazione della linguetta per calzare gli stivali
• Il picco la capacità di corrente d'uscita 4-A della fonte del lavandino 4-A a VDD = 15 V
• Ritardo di propagazione classe miglirice (massimo 125-ns)
• Corrispondenza classa miglirice di ritardo (massimo 20-ns)
• Logica introdotta compatibile di CMOS e di TTL
• Una gamma diagonale del rifornimento di VDD di 10 V - 20 V
• Protezione diagonale di UVLO per entrambi i canali
• Azionamento della Ferrovia--ferrovia
• Operazione robusta nell'ambito dei passeggeri negativi di tensione
• Alta immunità di dv/dt (Pin di HS)
• Motivi separati per logica (VSS) ed il driver (COM) con capacità per sostenere differenza di tensione
• Facoltativo permetta alla funzione (Pin 4)
• Uscite tenute nel MINIMO quando galleggiamento degli input
• Input e permettere a Pin Voltage Levels Not Restricted da VDD Pin Bias Supply Voltage
• Perni di alta e bassa tensione separati per la dispersione e lo spazio massimi
• Tensione negativa che tratta capacità su input e permettere ai perni

Descrizione per il UCC27714

UCC27714 è un 600-Vhigh-side, driver lato basso del portone con la fonte 4-A e la capacità corrente del lavandino 4-A, mirate a ai MOSFETs del drivepower o a IGBTs. Il dispositivo comprende un canale terra-fornito di rimandi (LO) ed un floatingchannel (UFF) che è progettato per operare con i rifornimenti della linguetta per calzare gli stivali. Il dispositivo caratterizza l'immunità di rumore e di excellentrobustness con la capacità per mantenere la logica operativa alle tensioni negative fino a – di 8 VCC sul perno di HS (a VDD = 12 V).

Il dispositivo accetta un input del rifornimento di polarizzazione della vasta gamma da 10 V a 20 V ed offre UVLOprotection per sia il VCC che i perni del rifornimento di polarizzazione dell'HB. UCC27714 è disponibile in pacchetto SOIC-14 andrated per funzionare a partire – da 40°C a 125°C.
