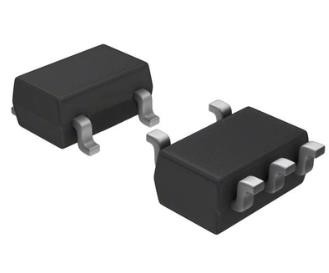

Amplificatore corrente IC SMD SMT Texas Instruments INA213AIRSWR di senso di 58 PCT

Caratteristiche per il INA213

• Ampia gamma di Comune-modo: – 0,3 V - 26 V
• Tensione di derivazione: ±35 µV (massimo, INA210) (permette alle gocce dello scambio di 10-mV completo)
• Accuratezza:
  • Errore di guadagno (massimo sopra la temperatura):
    • ±0.5% (versione C)
    • ±1% (versioni A e B)
  • 0.5-ΜV/°C ha sfalsato la deriva (massimo)
  • deriva di guadagno 10-ppm/°C (massimo)
• Scelta dei guadagni:
  • INA210: 200 V/V
  • INA211: 500 V/V
  • INA212: V/V 1000
  • INA213: 50 V/V
  • INA214: 100 V/V
  • INA215: 75 V/V
• Corrente tranquilla: 100 µA (massimo)
• SC70 e pacchetti sottili di UQFN: Tutti i modelli

Descrizione per il INA213

I INA21x sono tensione-uscita, monitor dello corrente-scambio (inoltre ha chiamato gli amplificatori di corrente-senso) che sono comunemente usati per la protezione di sovracorrente, misura precisione-corrente per l'ottimizzazione di sistema, o in circuiti di risposte a circuito chiuso. Questa serie di dispositivi può percepire le gocce attraverso gli scambi alle tensioni del comune-modo – da 0,3 V - 26 V, indipendente dalla tensione di rifornimento. Sei guadagni fissi sono disponibili: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V, o V/V. 1000. Il contrappeso basso dell'architettura della zero-deriva permette alla percezione corrente con le gocce massime attraverso lo scambio come minimo come 10-mV completo.

Questi dispositivi funzionano a partire da un singolo 2.7-V all'alimentazione elettrica 26-V, disegnante un massimo di µA 100 della corrente del rifornimento. Tutte le versioni sono specificate sopra la gamma di temperatura di funzionamento estesa (– 40°C a +125°C) ed ha offerto in pacchetti di UQFN e di SC70.
