SO16 che monta il TI automobilistico LMV842QMM/NOPB dei circuiti integrati dell'amplificatore TDA2030

Caratteristiche per il LMV842-Q1

• Orientamento automobilistico della prova di qualificazione AEC-Q100 con seguire:
  • Grado 1 di temperatura del dispositivo: – 40°C alla temperatura di +125°C AmbientOperating
  • Classificazione Level2 di HBM ESD del dispositivo
  • Livello C3 di classificazione del dispositivo CDM ESD
• Salvo indicazione contraria, valori tipici a
  TUM = 25 °C, V+ = 5 V.
• Piccolo pacchetto di 5-Pin SC70 (2,00 millimetri di × 1,25 millimetri di × 0,95 millimetri)
• Gamma ampia di tensione di rifornimento: 2,7 V - 12 V
• Prestazione specificata a 3,3 V, a 5 V e a ±5 V
• Corrente bassa del rifornimento: 1 mA per Manica
• Larghezza di banda di guadagno di unità: 4,5 megahertz
• Guadagno ad anello aperto: dB 133
• Tensione di derivazione introdotta: un massimo di 500 µV
• Corrente di polarizzazione introdotta: 0,3 PA
• CMRR al dB 112 e a PSSR al dB 108
• Rumore di tensione in ingresso: 20 nV/√Hz
• Gamma di temperature: −40°C a 125°C
• Input della Ferrovia--ferrovia ed uscita (RRIO)

Descrizione per il LMV842-Q1

Amplificatori operazionali a bassa tensione ed a bassa potenza del devicesare LMV84x-Q1 che funzionano con le tensioni di rifornimento V di gamma di from2.7 V - 12 ed hanno capacità dell'input e dell'uscita della ferrovia--ferrovia. La loro tensione di derivazione bassa, lowsupply correnti e gli input di CMOS li rendono ideali per le applicazioni andbattery a forza dell'alta dell'impedenza interfaccia del sensore.

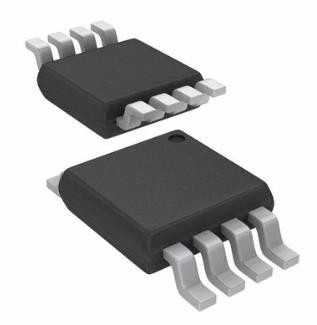

Il singolo LMV841-Q1 isoffered nel pacchetto del perno SC70 di economia di spazio 5, nel LMV842-Q1 doppio in 8 perno VSSOP e 8 pacchetti del perno SOIC e nel quadLMV844-Q1 nei 14 pacchetti del perno TSSOP and14-pin SOIC. Questi piccoli pacchetti sono soluzioni ideali per elettronica andportable area-costretta di PCBs.

I LMV841-Q1, i LMV842-Q1 e i LMV844-Q1 comprendono i processi di sostegno e enhancedmanufacturing per il mercato automobilistico, compreso i detectionmethodologies di difetto. La qualificazione dell'affidabilità è soddisfacente rispetto ai requisiti ed alla temperatura gradesdefined nella norma AEC-Q100.
