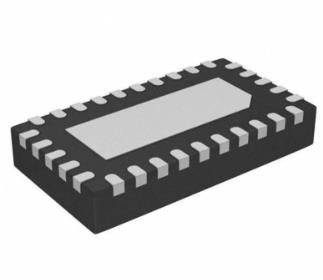

Circuiti integrati BNX002-01 HD3SS3220IRNHT di RFI EMI Filter IC

Caratteristiche per il HD3SS3220

• Tipo-c regolatore di USB del porto con il 2:1 integrato Mux SuperSpeed
• Compatibile al tipo-C™ specifiche di USB
• Supporti USB 3,1 G1 e G2 fino a 10 GBP
• Supporti fino a 15 W della fornitura di energia con la pubblicità corrente 3-A e la rilevazione
• Configurazione di modo
  • Ospite soltanto – DFP/Source
  • Dispositivo soltanto – UFP/Sink
  • Porto bivalente - DRP
• Configurazione di Manica (cc)
  • Attaccatura di rilevazione della porta USB
  • Rilevazione di orientamento del cavo
  • Rilevazione di ruolo
  • Tipo-c modo corrente (difetto, metà di, massimo)
• Rilevazione di V (BUS) e contributo di VCONN ai cavi attivi
• Audio e mettere a punto supporto accessorio
• Contributi ai modi di Try.SNK e di Try.SRC DRP
• Controllo di configurazione con GPIO e I2C
• Consumi correnti attivi e standby bassi
• Gamma di temperature industriale – di 40 a 85°C

Descrizione per il HD3SS3220

HD3SS3220 è un mux SuperSpeed di 2:1 di USB (ss) con il regolatore del porto di DRP. Il dispositivo fornisce la logica di configurazione di Manica (cc) ed il sourcing di 5V VCONN per gli ecosistemi che implementano il tipo-c di USB. Il HD3SS3220 può essere configurato come porto d'affronto a valle (DFP), a monte affrontando il porto (UFP) o un porto bivalente (DRP) che lo rende ideale per tutta l'applicazione.

Il HD3SS3220, nel modo di DRP, nelle alternative presentantesi come un DFP o UFP secondo il tipo-c specifiche. Il blocchetto di logica di cc controlla il CC1 ed i perni CC2 per tirano su o le resistenze abbattute per determinare quando una porta USB è stata attaccata ed il suo ruolo del porto. Una volta che una porta USB è stata attaccata, la logica di cc inoltre determina l'orientamento del cavo e configura il mux di USB ss di conseguenza. Per concludere, il cc di logica annuncia o individua il tipo-c il modo corrente – difetto, metà di, o massimi nei modi di UFP e di DFP rispettivamente.

Le caratteristiche dinamiche eccellenti del mux integrato concedono commutare con l'attenuazione minima al diagramma dell'occhio del segnale degli ss ed al nervosismo aggiunto pochissimo. I percorsi del commutatore del dispositivo spiegano la tensione di modo comune adattabile che segue il canale identico risultante malgrado tensione di modo comune differente per i canali di TX e di RX.
