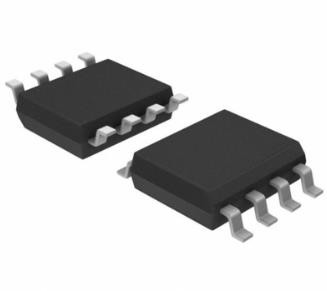

Uscita fissa EMI Filter IC 260kHz LM2672MX-5.0/NOPB

Caratteristiche per il LM2672

• Efficienza fino a 96%
• Disponibile in pacchetti di 8-Pin SOIC e di PDIP
• Richiede soltanto 5 componenti esterne
• 3.3-V, 5-V, 12-V e regolabile hanno prodotto le versioni
• Gamma regolabile di tensione in uscita di versione: 1,21 V
  a 37 V
• Tolleranza massima di tensione in uscita di ±1.5% più
  Stati di carico e della linea
• Corrente specificata del carico dell'uscita 1-A
• Ampia gamma di tensione in ingresso: 8 V - 40 V
• oscillatore interno a frequenza fissa 260-kHz
• Capacità di arresto di TTL, appoggio di potere basso
  Modo
• Sincronizzazione di frequenza e di Morbido inizio
• Arresto termico e protezione corrente di limite

Descrizione per il LM2672

Le serie LM2672 di regolatori sono convertitore cc-cc integrato monolitico costruito con un processo di LMDMOS. Questi regolatori svolgono tutte le funzioni attive per un regolatore di commutazione scendere (del dollaro), capace di determinare un carico 1-A corrente il regolamento eccellente del carico e della linea. Questi dispositivi sono disponibili in tensioni in uscita fisse di 3,3 V, di 5 V, di 12 V e di una versione regolabile dell'uscita.

Richiedendo un numero minimo delle componenti esterne, questi regolatori sono semplici da usare e comprendono la compensazione interna brevettata di frequenza, l'oscillatore a frequenza fissa, l'arresto esterno, l'morbido inizio e la sincronizzazione di frequenza.

La serie LM2672 funziona ad una frequenza di commutazione di 260 chilocicli, permettente così le più piccole componenti graduate del filtro che che cosa è richiesto con i regolatori di commutazione più bassi di frequenza. A causa dell'sua alta efficienza molto (>90%), le tracce di rame sul bordo del circuito stampato sono solo peggiorare del calore richiesto.
