Caratteristiche per il OPA322

• Larghezza di banda di guadagno: 20 megahertz
• A basso rumore: nV√Hz 8,5 a 1 chilociclo
• Tasso di pantano: 10 V/µs
• THD+N basso: 0,0005%
• Ingresso/uscita della Ferrovia--ferrovia
• Tensione di derivazione: 2 sistemi MV (massimo)
• Tensione di rifornimento: 1,8 V - 5,5 V
• Rifornimento corrente: 1,5 mA/ch
  • Arresto: 0,1 µA/ch
• Stalla di Unità-guadagno

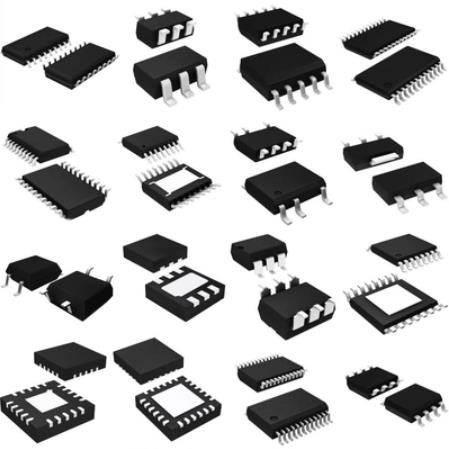

• Piccoli pacchetti:
  • SOT-23, FIGLIO, VSSOP, TSSOP

Descrizione per il OPA322

La serie di OPAx322x consiste inclusione doppia e e di quadrato-Manica di singola, di CMOS degli amplificatori operazionali input della ferrovia--ferrovia ed a basso rumore ed uscite ottimizzati per a bassa potenza, le applicazioni della semplice alimentazione. Specificato sopra un'ampia gamma del rifornimento di 1,8 V - 5,5 V, la corrente tranquilla bassa di soltanto 1,5 mA per canale rende questi dispositivi ben adattati per alle le applicazioni elettrico sensibili.

La combinazione di larghezza di banda alto-guadagno e) chilociclo a 1 nV√Hz 8,5 (molto a basso rumore (20 megahertz) e di tasso di pantano veloce (10 V/µs) fare l'ideale della famiglia di OPAx322x per una vasta gamma di applicazioni, compreso il condizionamento di segnale e l'amplificazione del sensore che richiedono gli alti guadagni. Caratterizzando THD+N basso, la serie di OPAx322x è inoltre eccellente per le audio domande del consumatore, specialmente di sistemi di semplice alimentazione.

I modelli di OPAx322S comprendono un modo di arresto che permettono che gli amplificatori siano passati dall'operazione normale ad una corrente standby che è tipicamente di meno di 0,1 µA.

Il OPA322 (singola versione) è disponibile in 5 perno SOT-23 e 6 perno SOT-23, mentre il OPA2322 (versione doppia) è offerto in 8 perno VSSOP, 10 perno VSSOP, 8 perno SOIC e 8 pacchetti del FIGLIO del perno. La versione OPA4322 del quadrato viene in 14 perno TSSOP e 16 pacchetti del perno TSSOP. Tutte le versioni sono specificate per l'operazione – da 40°C a +125°C.
