TDA7297 STMicroelectronics Amplificatore audio IC 15 Multiwatt Montaggio a foro passante

Descrizione di prodotto

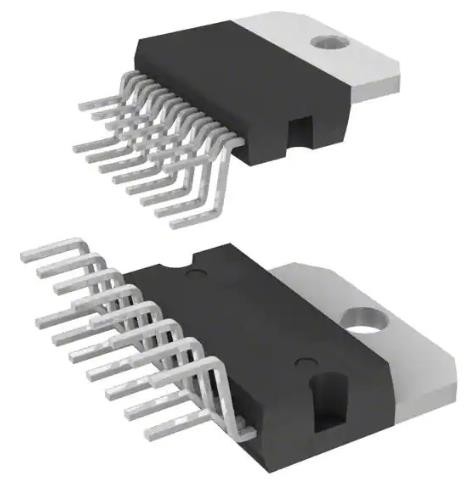

Amplificatore audio IC 15 Multiwatt di TDA7297 STMicroelectronics tramite il supporto del foro

Amplificatore IC 15-Multiwatt di TDA7297 STMicroelectronics per progettato specialmente per la TV e l'audio applicazione portatile

Amplificatori lineari (stereo) audio IC della classe ab 15-Multiwatt di IC 2-Channel dell'amplificatore di TDA7297 STMicroelectronics

DESCRIZIONE DOPPIA dell'AMPLIFICATORE del PONTE 15+15W:

Il TDA7297 è un amplificatore doppio del ponte progettato specialmente per la TV e le applicazioni radiofoniche portatili.

Caratteristiche

AMPIA GAMMA di TENSIONE di RIFORNIMENTO (6V -18V)

COMPONENTI ESTERNE MINIME

– NESSUN CONDENSATORE DI SVR

– NESSUNA LINGUETTA PER CALZARE GLI STIVALI

– NESSUN CELLULE DI BOUCHEROT

– GUADAGNO INTERNAMENTE FISSO

FUNZIONI STANDBY & MUTE

PROTEZIONE DI CORTOCIRCUITO

PROTEZIONE TERMICA DI SOVRACCARICO

SUGGERIMENTO DI APPLICAZIONE:

L'applicazione STANDBY E MUTA del microprocessore di FUNZIONI (A) per evitare infastidire «il Schiocco-rumore» durante l'eccitazzione/fuori dai passeggeri, è necessario da garantire il giusto appoggio e la sequenza muta dei segnali. È abbastanza semplice da ottenere questa funzione facendo uso di un microprocessore (fig. 1 e 2). Al primo segnale standby (dal mp) passa ad ALTO e la tensione attraverso il terminale standby (Pin 7) comincia aumentare esponenzialmente. La rete esterna di RC è intesa lentamente ad eccitazzione i circuiti di polarizzazione dell'amplificatore, questo per evitare «il POP» e «il CLIC» sulle uscite. Quando questa tensione raggiunge il livello di soglia standby, l'amplificatore è acceso ed i condensatori esterni in serie all'inizio dei terminali dell'input (C3, C5) fare pagare. È necessario da mantenere il minimo muto fino a fare pagare i condensatori completamente, questo del segnale per evitare che il dispositivo va nel modo del gioco che causa un forte «rumore di schiocco» sugli altoparlanti. Un ritardo di 100-200ms fra i segnali standby e muti è adatto ad operazione adeguata.
