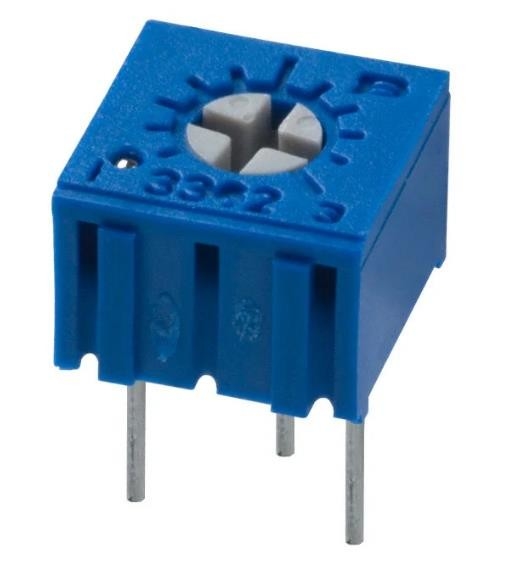

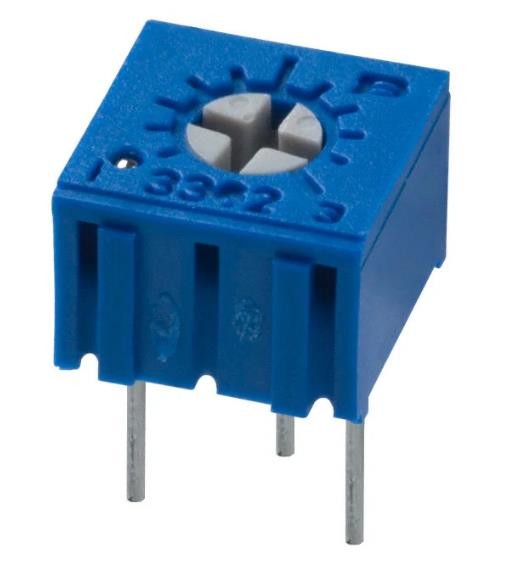

Potenziometro del regolatore di ohm dei componenti elettronici 10k di 3362P-1-103IF IC

Descrizione di prodotto

Componenti di elettronica del potenziometro del regolatore di ohm di 3362P-1-103IF 10k

KOhms 0.5W, perni del potenziometro 10 del regolatore 3362P-1-103IF del PC 1/2W con adeguamento superiore di giro del cermet 1,0 del foro

KOhms 0.5W, perni del potenziometro 10 del regolatore 3362P-1-103IF del PC 1/2W con adeguamento superiore di giro del cermet 1,0 del foro

3362 – 1/4 di potenziometro quadrato della guarnizione di Trimpot® del ˝

Caratteristiche

■Unico giro/cermet/industriale/sigillato

■Pacchetto miniatura

■Il rotore progettato per la macchina automatica regola l'interfaccia

■Resiste agli ambienti ed ai processi duri di pulizia di immersione

■Imballaggio della bobina e del nastro disponibile

■Versione del compliant* di RoHS disponibile

Caratteristiche elettriche:

Gamma di resistenza standard
...................... 10 ohm - 2 megaohm
(vedi la tavola della resistenza standard)
Campione 10% del ± di tolleranza di resistenza ...........
Resistenza minima assoluta
.................................... 1% o 2 ohm
(qualunque è maggior)
Variazione di resistenza di contatto
........................... massimo 1% o 3 ohm.
(qualunque è maggior)
Orientabilità
± 0.05% del divisore di tensione ......................
± 0.15% del reostato ................................
Risoluzione ................................... infinita
Resistenza di isolamento ............... 500 VCC.
minimo 1.000 megaohm.
Resistenza dielettrica
Livello del mare ................................ 900 VCA
80.000 piedi ............................ 350 VCA
Angolo di adeguamento ................. un nom di 240 °.
Caratteristiche ambientali
Potenza nominale (massimo 300 volt)
°C 70 .................................... 0,50 watt
°C 125 ....................................... 0 watt
°C 55 della gamma di temperature… - a °C +125
Coefficiente di temperatura… ±100 ppm/°C
Prova della guarnizione ...................... † di Fluorinert di 85 °C
Metodo MIL-STD-202 103 di umidità .......
96 ore
(2% TR; 10 megaohm di IR)
Vibrazione ....... 30 G (1% TR; 1% VR)
Scossa ......... 100 G (1% TR; 1% VR)
Vita del carico. .1, 000 ore un °C 70 da 0,5 watt @
(3% TR; 3% o 3 ohm,
qualunque è maggior, CRV)
Vita rotazionale ....................... 200 cicli
(4% TR; 3% o 3 ohm,
qualunque è maggior, CRV)
Caratteristiche fisiche
Angolo meccanico ................. un nom di 270 °.
Massimo di oncia-pollice 3,0 di coppia di torsione .............................
Oncia-pollice 7,0 minuto di forza di arresto .................
Perni di Solderable dei terminali .......................
Peso ....................................... 0,02 once.
Codice di resistenza della marcatura .......................,
numeri terminali, produttore
numero di modello, stile
e codice della data
± 10% del tergicristallo ............... 50% (TR reale)
Infiammabilità .......................... U.L. 94V-0
Standard imballando ..... 50 pc. per tubo
Strumento di adeguamento .............................. H-90
