69 il TI TPS2400DBVTautomotive di IC IP66 Texas Instruments del driver dell'esposizione del PCT 1mA ha condotto il driver Ic

Caratteristiche per il TPS2400

• Fino a protezione contro le sovratensioni 100-V
• soglia di arresto di sovratensione 6.9-V
• soglia di arresto di Undervoltage 3-V
• Tempo di strada secondaria di sovratensione di meno µs di 1
• MOSFET esterno di N-Manica guidato vicino
  Pompa di carica interna
• corrente statica massima del rifornimento 1-mA

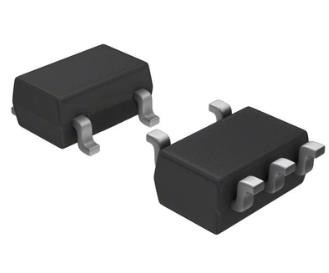

• pacchetto di 5-Pin SOT-23
• – 40°C alla gamma di temperatura ambiente 85°C
• 2.5-kV Umano-Corpo-modello, 500-V CDM
  Protezione della scarica elettrostatica

Descrizione per il TPS2400

Il regolatore di protezione contro le sovratensioni TPS2400 è usato con un MOSFET esterno di N-Manica per isolare l'elettronica sensibile dalle punte e dagli impulsi di tensione distruttivi. Specificamente è destinato per impedire i grandi passeggeri di tensione connessi con gli ambienti automobilistici (scarico del carico) il danno dei circuiti sensibili. Quando i livelli di tensione potenzialmente offensivi sono individuati dal TPS2400 il rifornimento è staccato dal carico prima che tutto il danno possa accadere.

I circuiti interni comprendono un riferimento di intervallo di banda, un oscillatore, un diodo Zener, una pompa di carica, un comparatore e una logica di controllo sistemati. Il dispositivo TPS2400 è progettato per uso con un MOSFET esterno di N-Manica, che sono disponibili facilmente in un'ampia varietà di tensioni.
