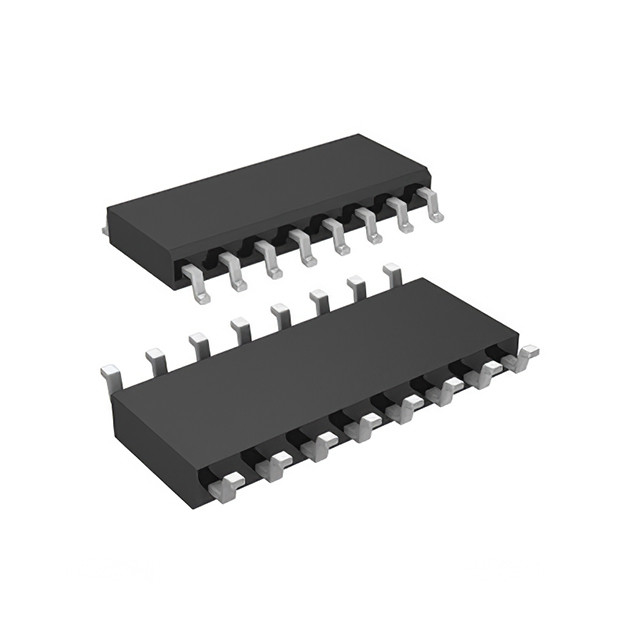

I componenti elettronici uno di IC BOM fermano la soluzione 1Mbps HVDA541QDRQ1

Caratteristiche per lo SN65HVDA541-Q1

• Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
  • Grado 1 di temperatura del dispositivo: – 40°C a 125°C
  • Livello 3A di classificazione di HBM ESD del dispositivo
  • Livello C6 di classificazione del dispositivo CDM ESD
  • Livello M4 di classificazione di millimetro ESD del dispositivo
• Soddisfa o supera le richieste dell'iso 11898-2 e dell'iso 11898-5
• GIFT/ICT compiacente
• Protezione di ESD fino a ±12 chilovolt (modello del Umano-corpo) sui perni del bus
• Adattamento del livello di tensione dell'ingresso/uscita
  • SN65HVDA54x: Gamma adattabile di tensione dell'ingresso/uscita (VIO) 3 V - 5,33 V
  • SN65HVDA54x-5: 5 V VVersione del dispositivo di cc
• Modi operativi:
  • Modo normale: Tutti i dispositivi
  • Modalità standby di potere basso (VIl cc non ha richiesto, soltanto VIl rifornimento di IO ha dovuto conservare il potere del sistema)
    • SN65HVDA540: Nessun svegli
    • SN65HVDA541: RXD svegliano la richiesta
  • Modo (solo ricevente) silenzioso: HVDA542
• Alta conformità elettromagnetica (contabilità elettromagnetica)
• Protezione
  • Protezione di Undervoltage sulla VIO e VCc
  • Protezione dell'Bus-errore – di 27 V - 40 V
  • Time Out dominante dello stato di TXD
  • RXD svegliano la richiesta chiudono fuori sulla faglia principale attaccata bus della LATTA (HVDA541)
  • Protezione termica di arresto
  • Ciclo iniziale/giù l'ingresso/uscita senza impulso del bus
  • L'alto bus ha introdotto l'impedenza una volta Unpowered (nessun carico del bus)

Descrizione per lo SN65HVDA541-Q1

I dispositivi SN65HVDA54x-Q1 e SN65HVDA54x-5-Q1, conosciuti come il HVDA54x e il HVDA54x-5 rispettivamente, sono progettati e qualificati per uso nelle applicazioni automobilistiche e risponde o supera alle specifiche dell'alta velocità di iso 11898 POSSONO (regolatore Area Network) norma di strato fisico (ricetrasmettitore).
