Regolatore Automotive Led Driver IC Texas Instruments PMIC TPS62290DRVT scendere

Caratteristiche per il TPS62290

• Alta efficienza - fino a 96%
• Corrente d'uscita fino a 1000 mA
• VNella gamma da 2,3 V - 6.0V per le batterie dello Li-ione con la gamma estesa di tensione
• operazione a frequenza fissa 2.25-MHz
• Modo di risparmio elettrico alle correnti leggere del carico
• Accuratezza di tensione in uscita nel modo ±1.5% di PWM
• Opzioni fisse di tensione in uscita
• Corrente tranquilla tipica 15-µA
• Duty cycle di 100% per l'interruzione procedura più bassa
• Tensione che posiziona ai carichi leggeri

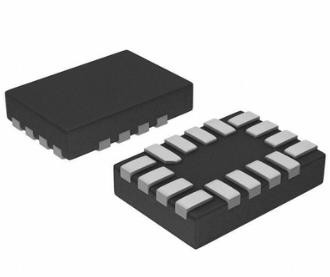

• Disponibile in un × da 2 millimetri 2 millimetri di × 0,8 millimetro WSON (6) pacchetto (DRV)

Descrizione per il TPS62290

I dispositivi di TPS6229x sono DC/DC scendere sincroni altamente efficienti convertersoptimized per le applicazioni portatili a pile. Forniscono fino cellula dello Li-ione di froma della corrente d'uscita 1000-mA alla singola.

Con una gamma di tensione in ingresso di 2,3 V - 6,0 V, i dispositivi sostengono la gamma di tensione withextended batterie e sono ideali da alimentare le applicazioni portatili come i telefoni cellulari e le attrezzature otherportable.

I dispositivi di TPS6229x funzionano a 2.25-MHz hanno riparato la frequenza di commutazione e forniscono l'operazione del savemode di potere alle correnti leggere del carico per mantenere l'alta efficienza sopra l'intero currentrange del carico.

Il modo di risparmio elettrico è ottimizzato per l'ondulazione bassa di tensione in uscita. Per i noiseapplications bassi, i dispositivi possono essere forzati nel modo a frequenza fissa di modulazione di larghezza di impulso (PWM) che bypulling il livello del perno del MODO. Nel modo di arresto, il consumo corrente è ridotto a meno µA than1. I dispositivi di TPS6229x permettere l'uso di piccoli induttori e condensatori raggiungere una dimensione di smallsolution.

I dispositivi di TPS6229x funzionano sopra una gamma libera di temperatura dell'aria di – 40°C a 85°C. Thedevices sono disponibili 2 in un pacchetto del perno WSON di millimetro 6 del × 2 di millimetro (DRV).
