8542.39.0001 protezione di circuito del transistor del triodo NPN PNP TPD2S300YFFR

Caratteristiche per il TPD2S300

• 2 canali di Breve a VProtezione contro le sovratensioni del BUS (CC1, CC2): 24-VCC tollerante
• 2 canali di protezione di IEC 61000-4-2 ESD (CC1, CC2)
• Corrente tranquilla bassa: 3,23 µA (tipico), VPWR, VM. = 3,3 V
• CC1, FETs di protezione contro le sovratensioni CC2 capace 200 mA per passare la VPotere dei connett.
• Resistenze della batteria morta di cc integrate per il trattamento del caso di uso della batteria morta in dispositivi mobili

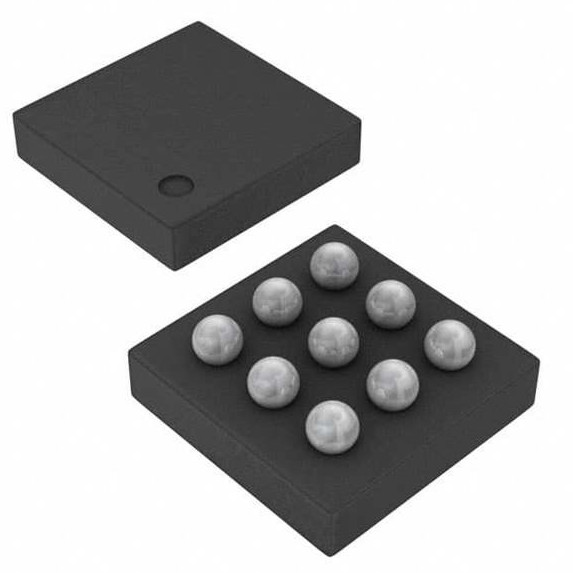

• 1,4-millimetro pacchetto di millimetro WCSP del × 1,4

Descrizione per il TPD2S300

Il TPD2S300 è un singolo tipo-c soluzione di USB del chip della protezione del porto che fornisce 20-VShort-to-VSovratensione del BUS e protezione di IEC ESD per i perni CC1 e CC2.

Dal rilascio del tipo-c connettore di USB, molti prodotti ed accessori per USBType-C sono stati rilasciati che non incontrano il tipo-c la specificazione di USB. Un esempio di questo tipo-c adattatori del isUSB di fornitura di energia che comincia fuori con 20 V sulla VBUSline. Un'altra preoccupazione per il tipo-c di USB è che la torsione e lo scivolamento meccanici del couldshort del connettore appuntano dovuto la grande prossimità che hanno in questo piccolo connettore. Ciò può causare 20-VVTRASPORTI per essere messo ai perni di cc. Inoltre, dovuto la grande prossimità dei thepins nel tipo-c connettore, c'è una preoccupazione intensificata che i detriti e l'umidità sono tocause andante il 20-V VPerno del BUS da mettere ai perni di cc.

Questi attrezzature non ideali ed eventi meccanici lo rendono necessario per il cc appuntano a be20-V tollerante, anche se funzionano soltanto a 5 V o più basso. Il TPD2S300 permette al cc appunta per essere 20-V tollerante senza interferire con l'operazione normale assicurando la protezione contro le sovratensioni sui perni di cc. Il dispositivo dispone i FETs ad alta tensione in serie sulle linee di cc. Quando una soglia del abovethe OVP di tensione è individuata su queste linee, i commutatori ad alta tensione sono aperti, resto del isolatingthe del sistema dal presente ad alta tensione di circostanza sul connettore.

Per concludere, la maggior parte dei sistemi richiedono IEC61000-4-2 la protezione livellata del sistema ESD per i loro externalpins. Il TPD2S300 integra la protezione di IEC 61000-4-2 ESD per CC1 e CC2 i perni, rimuovere theneed per disporre i diodi ad alta tensione delle TV esternamente sul connettore.
