Driver d'inversione doppio IC Microchip PMIC 1.5A TC4426 TC4427 TC4428 del MOSFET di potere

Descrizione di prodotto

Circuiti integrati d'inversione doppi IC PMIC dei driver del MOSFET di potere del microchip 1.5A di TC4426 TC4427 TC4428

Circuiti integrati d'inversione doppi IC TC4426EOA713 dei driver del MOSFET di potere del microchip 1.5A di TC4426 TC4427 TC4428

Specificazione TC4426EOA713:

Il microchip 1.5A di TC4426 TC4427 TC4428 si raddoppia descrizione generale ad alta velocità di IC dei driver del MOSFET di potere:

I TC4426/TC4427/TC4428 sono versioni migliori della famiglia più in anticipo TC426/TC427/TC428 dei driver del MOSFET.

I dispositivi TC4426/TC4427/TC4428 hanno abbinato l'aumento ed i tempi di caduta quando fa pagare e scaricando il portone di un MOSFET. Questi dispositivi sono altamente fermo-su resistente in tutti i termini all'interno delle loro valutazioni di tensione e di potere. Non sono conforme a danno quando fino a 5V di rumore chiodare (di qualsiasi polarità) si presenta sul perno a terra. Possono accettare, senza danno o ribaltamento di logica, fino a 500 mA della corrente inversa (di qualsiasi polarità) che è forzata nuovamente dentro le loro uscite. Tutti i terminali completamente sono protetti da scarica elettrostatica (ESD) fino a 2,0 chilovolt.

I driver del MOSFET TC4426/TC4427/TC4428 possono facilmente fare pagare/scarico 1000 capacità del portone del PF in sotto 30 NS. Questi dispositivi forniscono in basso abbastanza impedenze sia negli stati avanti/stop per assicurare che lo stato progettato del MOSFET non sia colpito, neppure dai grandi passeggeri. Altri driver compatibili sono la famiglia di TC4426A/TC4427A/TC4428A dei dispositivi.

I dispositivi di TC4426A/TC4427A/TC4428A hanno abbinato i tempi di ritardo conducenti e di cadute dell'input--uscita del bordo, oltre all'aumento ed ai tempi di caduta abbinati dei dispositivi di TC4426/TC4427/TC4428.

Caratteristiche:

• Alta corrente d'uscita di punta: 1.5A

Ampio raggio d'azione introdotto di tensione di rifornimento: - 4.5V a 18V

Alta capacità di azionamento capacitiva del carico: 1000 PF in 25 NS (tipici)

Tempi di ritardo di scarsità: 40 NS (tipici)

Aumento e tempi di caduta abbinati

Corrente bassa del rifornimento: - Con logica “1" introdotto – 4 mA - con logica “0" introdotto – µA 400

Impedenza bassa dell'uscita: 7

Fermo-Su protettivo: Resiste alla corrente dell'inverso 0.5A

L'input resiste agli input negativi fino a 5V

Scarica elettrostatica (ESD) protettiva: 2,0 chilovolt

Economia di spazio 8-Pin MSOP e pacchetti di 8-Pin 6x5 DFN-S

Il microchip 1.5A di TC4426 TC4427 TC4428 si raddoppia le applicazioni ad alta velocità di IC dei driver del MOSFET di potere:

Alimentazioni elettriche di modo del commutatore

Linea driver

Azionamento del trasformatore di impulso

Classificazioni dell'esportazione & ambientali

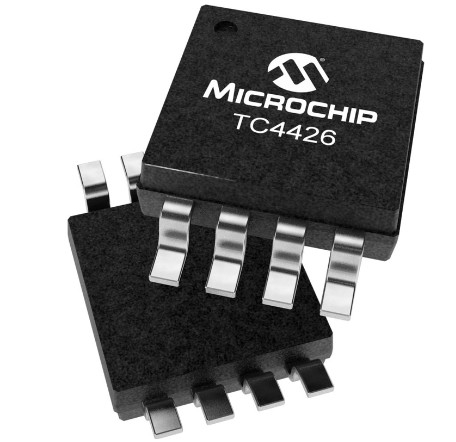

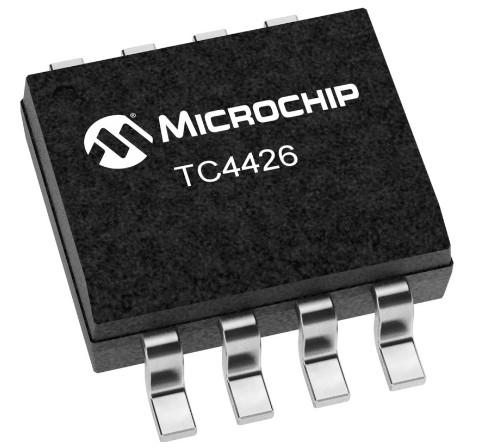

Immagini:
